Опис

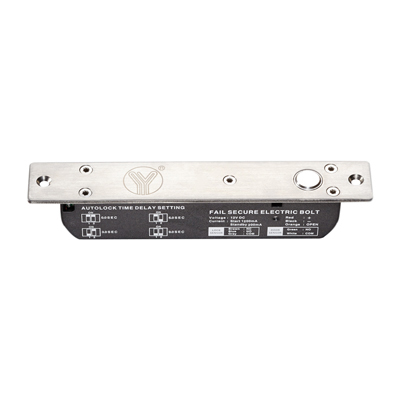

YB-700A(LED) – врізний електроригельний замок для системи контролю доступу.
Компанія-виробник YLI ELECTRONIC.
Електроригельний замок призначений для внутрішнього встановлення як в дверну коробку (раму), так і в самі двері. Підходить для металевих, пластикових, металопластикових та дерев’яних.
Оснащений вбудованою LED-індикацією, таймером затримки замкнення 0 | 3 | 6 | або 9 сек. (перемикається перемичками на замку) і датчиком стану дверей.
ЩО ТАКЕ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

Електроригельний замок – пристрій для замикання дверей, керування яким відбувається за допомогою ел. живлення. Замикання дверей здійснюється висувним ригелем (металевий стрижень), що входить у відповідну частину.

ЯК ПРАЦЮЄ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК YB-700A(LED)

Під час зачинення дверей, вбудований в замок геркон реагує на магніт у відповідній планці, і замикає контакт соленоїда, що висуває ригель.
У разі вимкнення електроживлення замок знаходиться у розімкненому стані (ригель засунутий), що відповідає правилам пожежної безпеки.
Відмикається замок керуючим контактом (помаранчевий дріт).
ДЕ ВИКОРИСТОВУЄТЬСЯ ЕЛЕКТРОРИГЕЛЬНИЙ ЗАМОК

В автоматизованих системах контролю та керування доступом (СКУД) в офісах, бізнес-центрах, магазинах і будь-яких інших приміщеннях.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-700A(LED)

– Тип замка: електроригельний
– Тип встановлення: врізний
– Сила утримання: 2000 кг
– Таймер затримки: 0 | 3 | 6 | 9 сек.
– Виходи: NO/NC/COM
– Без живлення: розімкнений
– Живлення: 12V
– Споживання: 1200мА
– Розміри:

замок: 225x34x38 (мм)
– відповідна планка: 100x25x3 мм
– ригель: діаметр 16 мм, довжина 16 мм (прямий)

– Двері автоматично зачиняються, якщо не були відчинені протягом 5 секунд

КОМПЛЕКТАЦІЯ

– накладка на замок
– відповідна планка
– монтажний комплект
– кріпильні накладки для порожнистої металевої коробки
– інструкція

ВСТАНОВЛЕННЯ ЕЛЕКТРОРИГЕЛЬНОГО ЗАМКА YB-700A(LED)

– Зробіть нішу в дверній коробці / двері за розміром замка і відповідної планки, після чого встановіть замок врівень з поверхнею
– Для встановлення замка в порожнисту металеву дверну коробку використовуйте спеціальні кріпильні накладки з комплекту
– Прикладіть накладку на замок і зафіксуйте шурупами
– Встановіть відповідну планку таким чином, щоб вбудований магніт (пластиковий круг) був нижче ригеля замка. Відстань між замком і відповідною планкою має бути не більше 8 мм
– Згідно з інструкцією підключення, підключіть електроригельний замок YB-700A(LED) до живлення і керуючих пристроїв системи контролю доступу

СУМІСНІСТЬ
Електроригельний замок YB-700A(LED) сумісний з кодовими клавіатурами, зчитувачами, радіоконтролерами, кнопками виходу, з аудіодомофонами і відеодомофонами всіх типів або іншими пристроями систем контролю доступу.

ДОДАТКОВІ МАТЕРІАЛИ

Ознайомитися з принципом дії і особливостями електроригельних замків можна тут.
